Fischer FH II 24/25 B kotva pre veľké zaťaženie (1 ks)

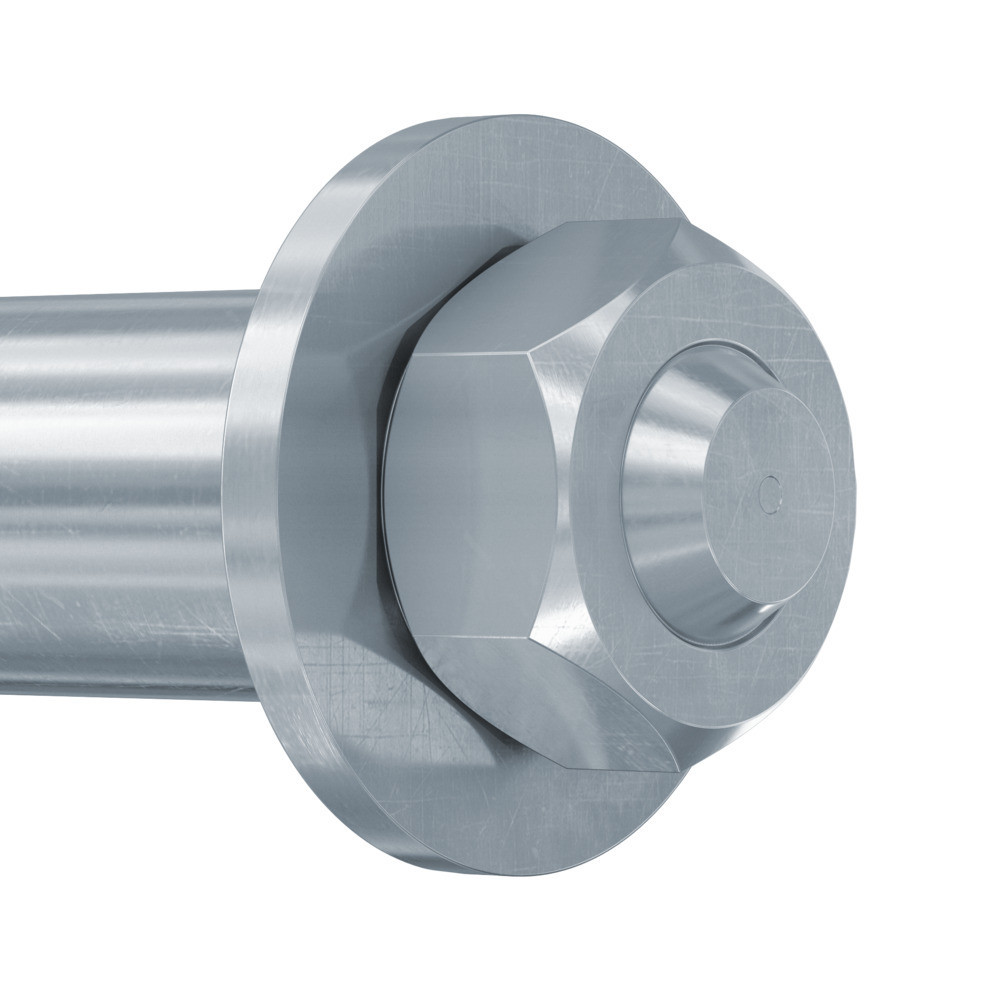

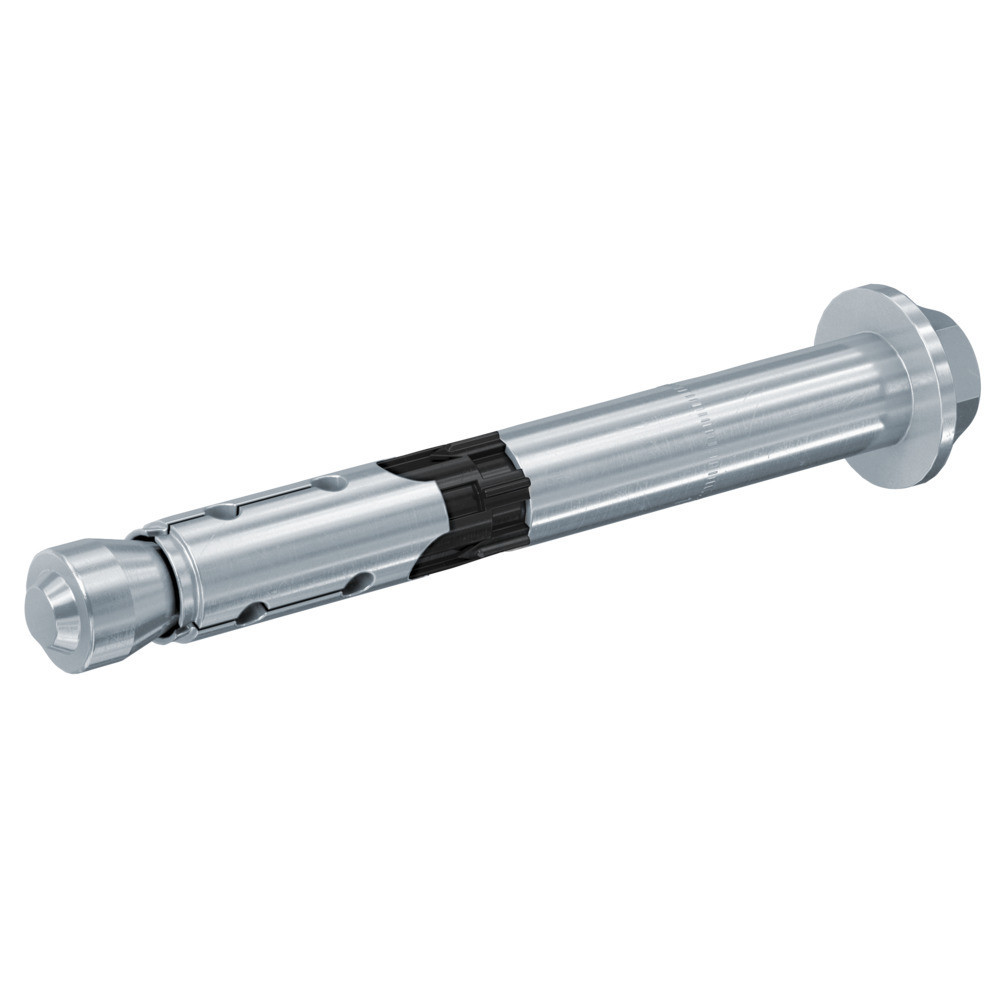

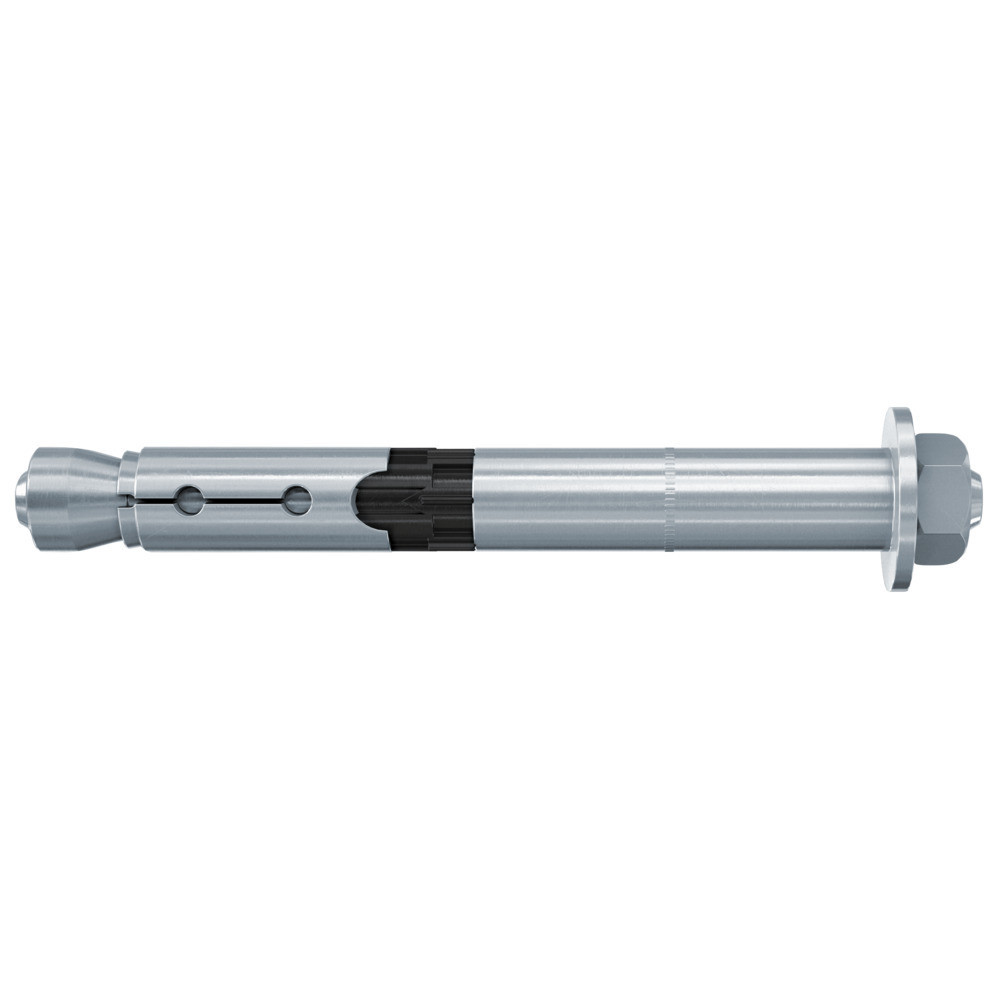

Fischer FH II B je vysoko záťažová plášťová kotva z galvanicky zinkovanej ocele s maticou. Prievlačná montáž šetrí čas. Pri uťahovaní matice je rozperný kužeľ vťahovaný do tela kotvy a zaprie ho proti stene vyvŕtaného otvoru. Čierny prstenec z plastu zabraňuje rozpernej časti v pretočení a absorbuje posunu kotvy pri uťahovaní. Tým je kotvený predmet priťahovaný ku kotevnému podkladu. fischer kotva pre vysoké záťaže FH II B s maticou je vhodná na upevnenie zábradlí, oceľových konštrukcií a káblových trás do trhlinového a netrhlinového betónu.

Výhody:

• Medzinárodne certifikáty garantujú najvyššiu bezpečnosť a ETA umožňuje použiť kotvu pre aplikácie v oblastiach so seizmickým zaťažením kategórie C1 a C2.
• Zakončení kotvy podložkou a maticou umožňuje nekonečný počet demontáží kotevného bodu a jeho opätovného zostavenia.
• Spolupôsobenie skrutky a plášťa kotvy značne zvyšuje šmykovú únosnosť, a tak je možné znížiť počet kotevných bodov.
• Optimalizovaný tvar kotvy šetrí silu pri jej osadzovaní.
• Schválenie dovoľuje použitie kotvy do otvorov vyvŕtaných dutým vrtákom s odsávaním.

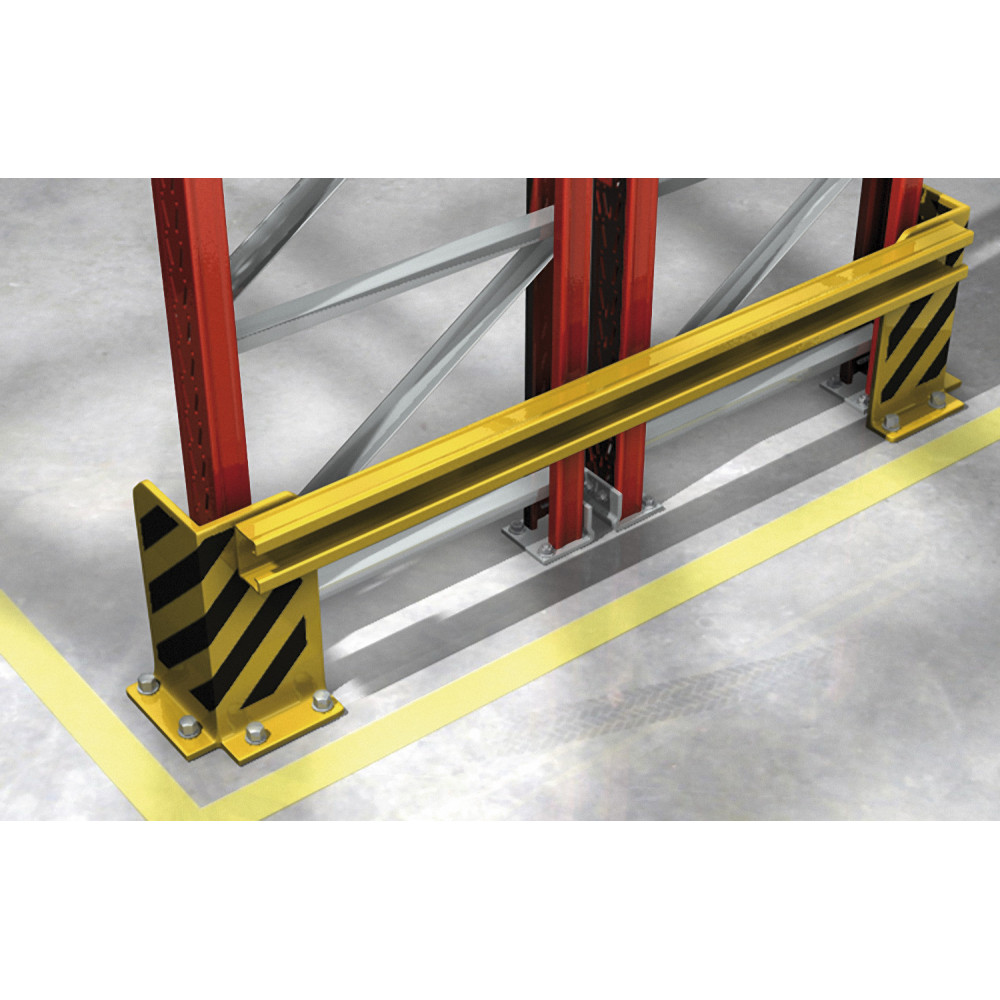

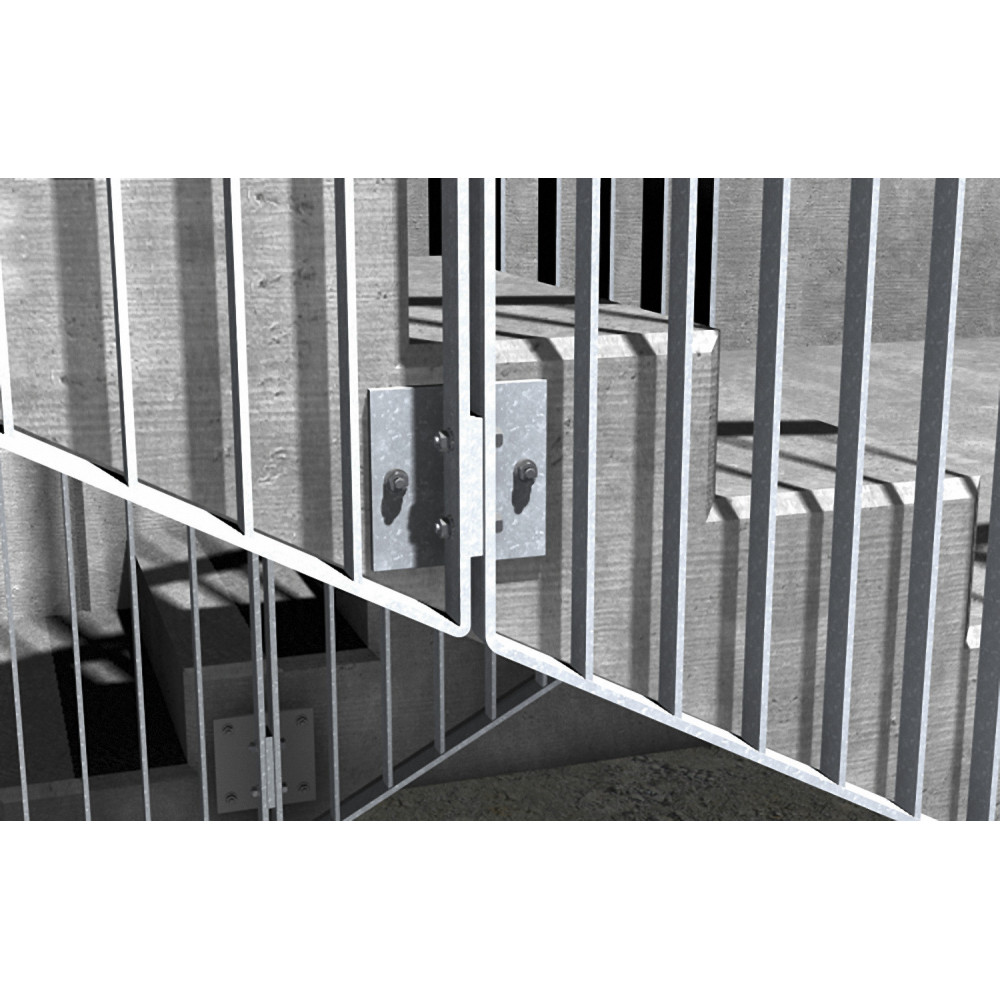

Aplikácie:

• Zábradlie
• Schodiskové stupne
• Konzoly
• Oceľové konštrukcie
• Rebríky
• Káblové trasy
• Stroje
• Brány
• Fasády
• Mreže

Stavebné materiály:

Schválené pre:

• Betón C20/25 až C50/60, s trhlinami i bez trhlín

Vhodné taktiež pre:

• Betón C12/15
• Prírodný kameň s celistvou štruktúrou

Povolenia:

• ETA-07/0025
• DoP No. 0020
• DoP No. 0127
• DoP No. 0127
• DoP No. 0756-CPD-0295
• ESR-2691

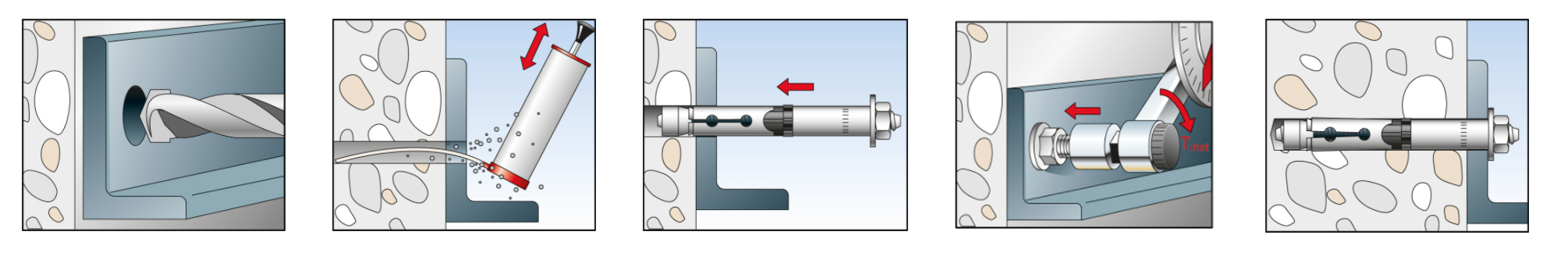

Princíp funkcie / montáž:

• Kotva FH II je vhodná pre prievlačnú montáž.
• Pri pôsobení uťahovacieho momentu dôjde ku vtiahnutiu kužeľa do rozperného puzdra a tým dôjde ku zapretiu o steny otvoru.
• Čierny plastový krúžok zabraňuje pretáčaniu pri uťahovaní kotvy a preklz pri uťahovaní mení do deformácie, takže dochádza ku pritiahnutiu kotveného prvku ku kotevnému podkladu.
• Dodávané tvary hláv umožňujú flexibilné použitie: Zápustná hlava (typ SK pre montáže lícované s povrchom a montáže s následným zaistením proti demontáži pri krádeži), šesťhranná hlava (typ S), verzia so skrutkou s maticou a podložkou (typ B) a s klobúkovou maticou (typ H).
